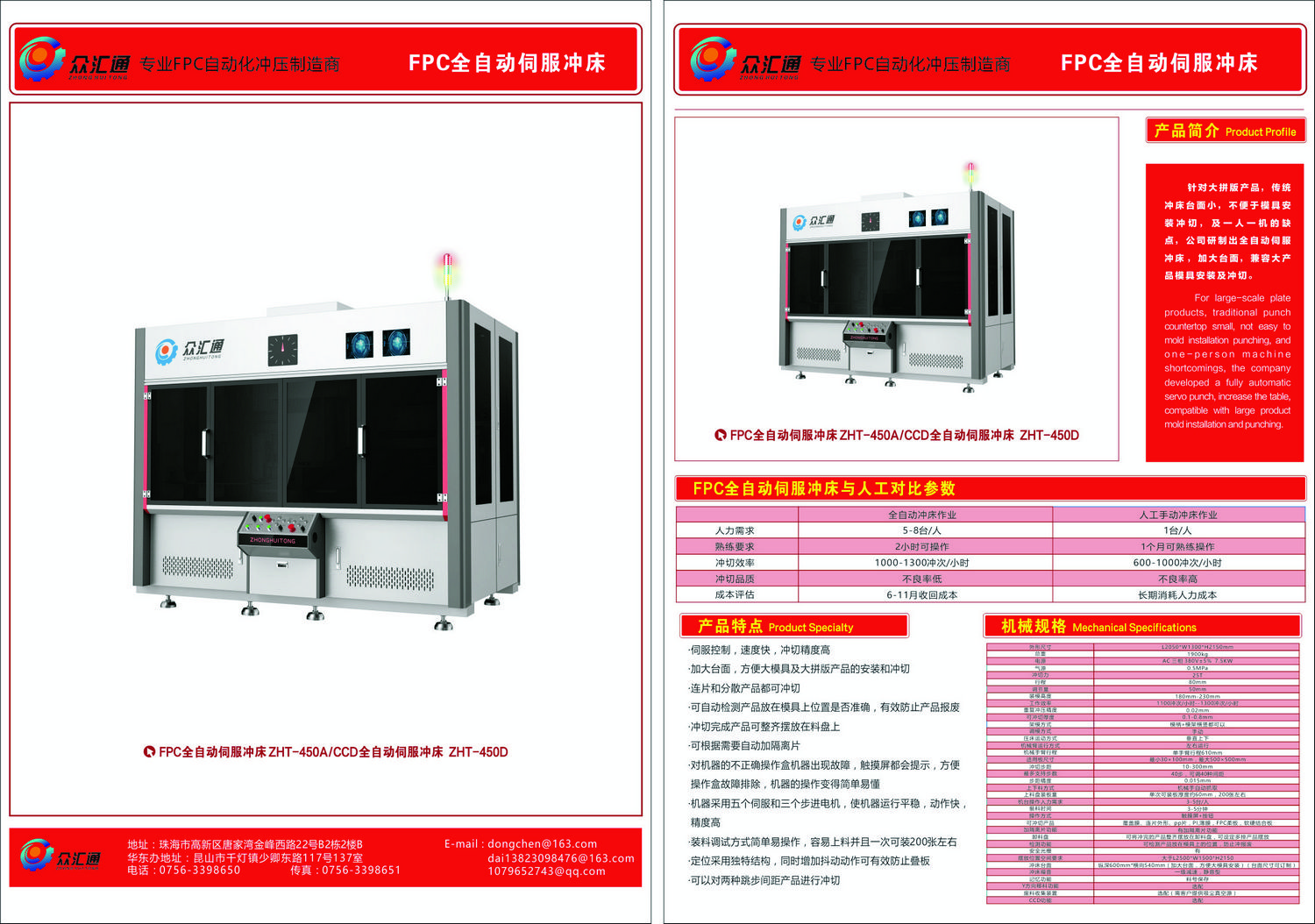

CCD全自動伺服沖床ZHT-450A/450D

針對大拼版產品，傳統沖床臺面小，不便于模具安裝沖切，及一人一機的缺點，公司研制出全自動伺服沖床，加大臺面，兼容大產品模具安裝及沖切

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

眾匯通產品系列

數量

庫存:



產品描述

產品簡介

·伺服控制，速度快，沖切精度高

·加大臺面，方便大模具及大拼版產品的安裝和沖切

·連片和分散產品都可沖切

·可自動檢測產品放在模具上位置是否準確，有效防止產品報廢

·沖切完成產品可整齊擺放在料盤上

·可根據需要自動加隔離片

·對機器的不正確操作盒機器出現故障，觸摸屏都會提示，方便操作盒故障排除，機器的操作變得簡單易懂

·機器采用五個伺服和三個步進電機，使機器運行平穩，動作快，精度高

·裝料調試方式簡單易操作，容易上料并且一次可裝200張左右

·定位采用獨特結構，同時增加抖動動作可有效防止疊板

·可以對兩種跳步間距產品進行沖切

序號	內 容	規 格參數
1	外形尺寸	L2050W1300H2150mm
2	總重	1900kg
3	電源	AC 三相 380V±5% 7.5KW
4	氣源	0.5MPa
5	沖切力	25T
6	行程	80mm
7	調節量	50mm
8	裝模高度	180mm-230mm
9	工作效率	1100沖次/小時--1300沖次/小時
10	重復沖壓精度	0.02mm
11	可沖切厚度	0.1-0.8mm
12	架模方式	模柄+模架橫豎都可以
13	調模方式	手動
14	壓床運動方式	垂直上下
15	機械臂運行方式	左右運行
16	機械手臂行程	單手臂行程610mm
17	適用板尺寸	最小30×100mm，最大500×500mm
18	沖切步距	10-300mm
19	最多支持步數	40步，可調40種間距
20	步距精度	0.015mm
21	上下料方式	機械手自動抓取
22	上料盤裝板量	單次可裝板厚度約60mm，200張左右
23	機臺操作人力需求	3-5臺/人
24	裝料時間	3-5分鐘
25	操作方式	觸摸屏+按鈕
26	可沖切產品	覆蓋膜、連片外形、pp片，PI,薄膜，F(xiàn)PC柔板，軟硬結合板
27	加隔離片功能	有加隔離片功能
28	卸料盤	可將沖完的產品整齊擺放在卸料盤，可設定多排產品擺放
29	檢測功能	可檢測產品放在模具上的位置，防止沖報廢
30	安全光柵	有
31	擺放位置空間要求	大于L2500W1500H2150
32	沖床臺面	縱深600mm*橫向540mm（加大臺面，方便大模具安裝）（臺面尺寸可訂制）
33	沖床噪音	一級減速，靜音型
34	記憶功能	料號保存
35	Y方向移料功能	選配
36	廢料收集裝置	選配（需客戶提供吸塵真空源）
37	CCD功能	選配
